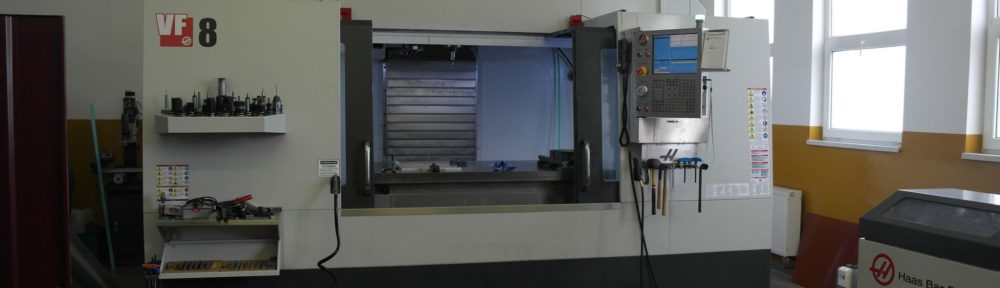

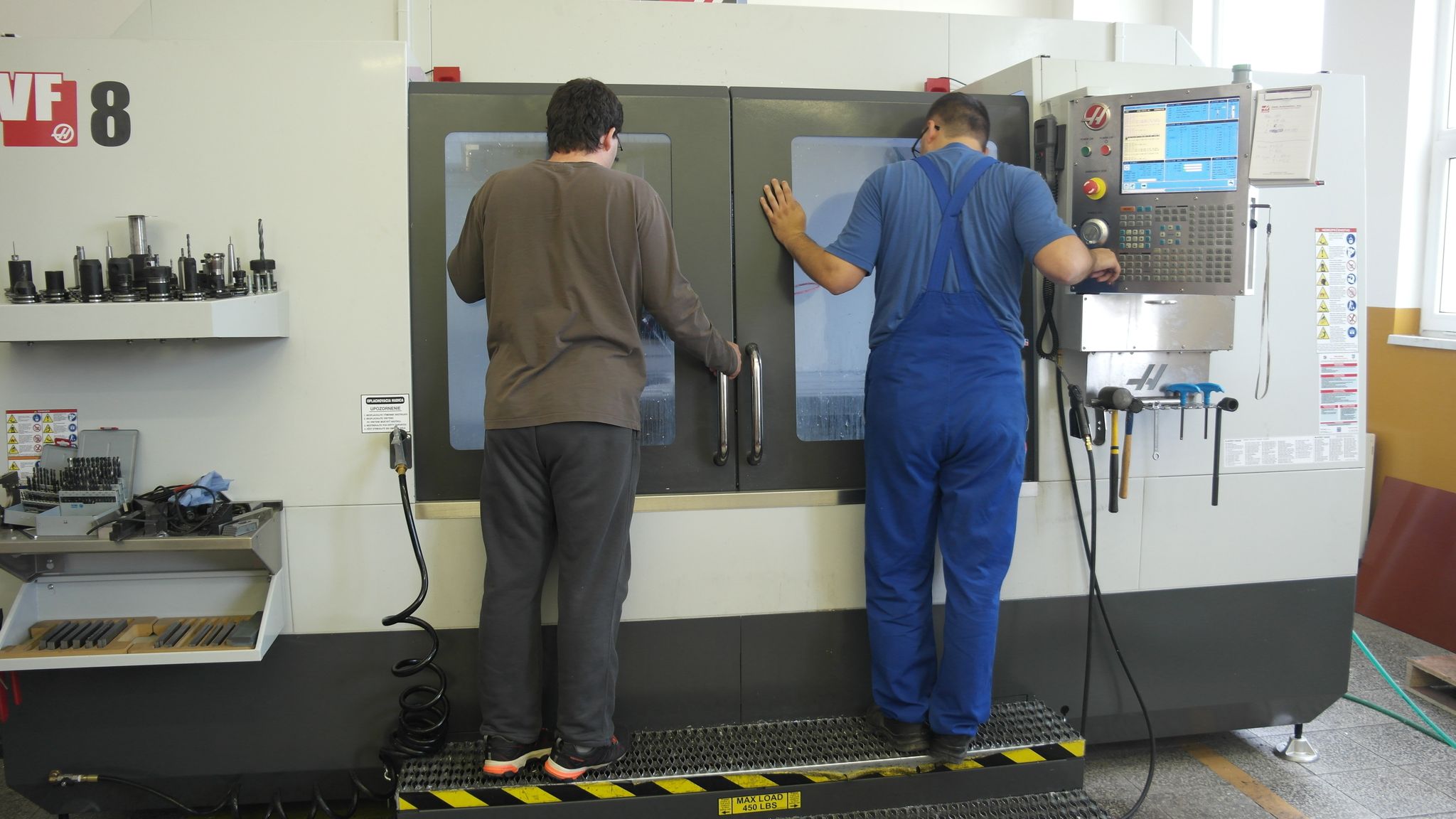

Nadišiel krok, pri ktorom začali z kusov materiálu vznikať prvé súčiastky. Výkonným pomocníkom sa stala fréza HAAS VF8. S ľahokosťou (priam eleganciou) dokáže opracovať aj tie najmenšie detaily. S jej výdatnou pomocou sa púšťame do zadnej platne držiacej primárne zrkadlo a budeme postupovať smerom k sekundárnej časti.

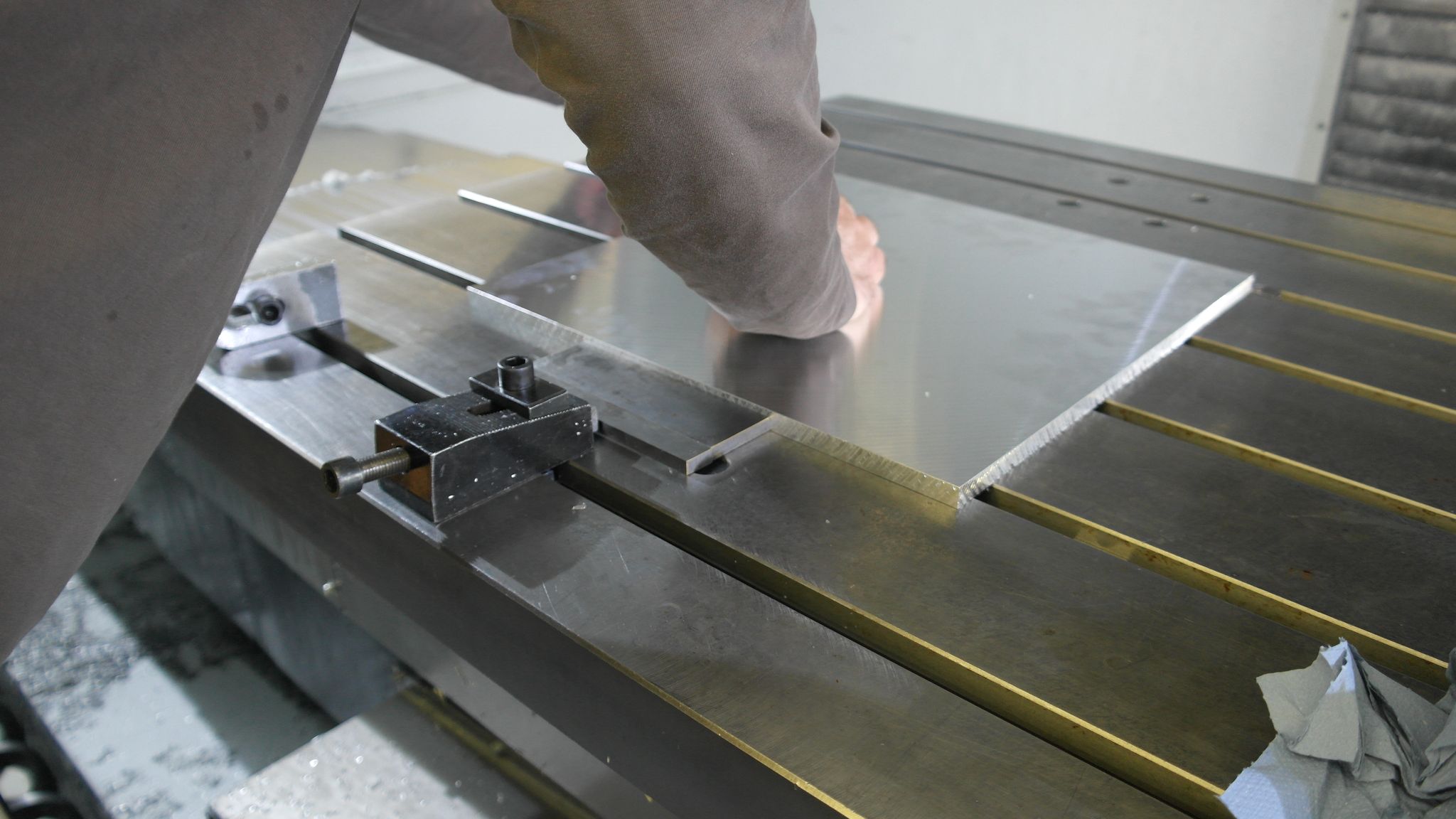

Upnutie materiálu je kľúčový krok. Preto sme mu venovali patričnú pozornosť.

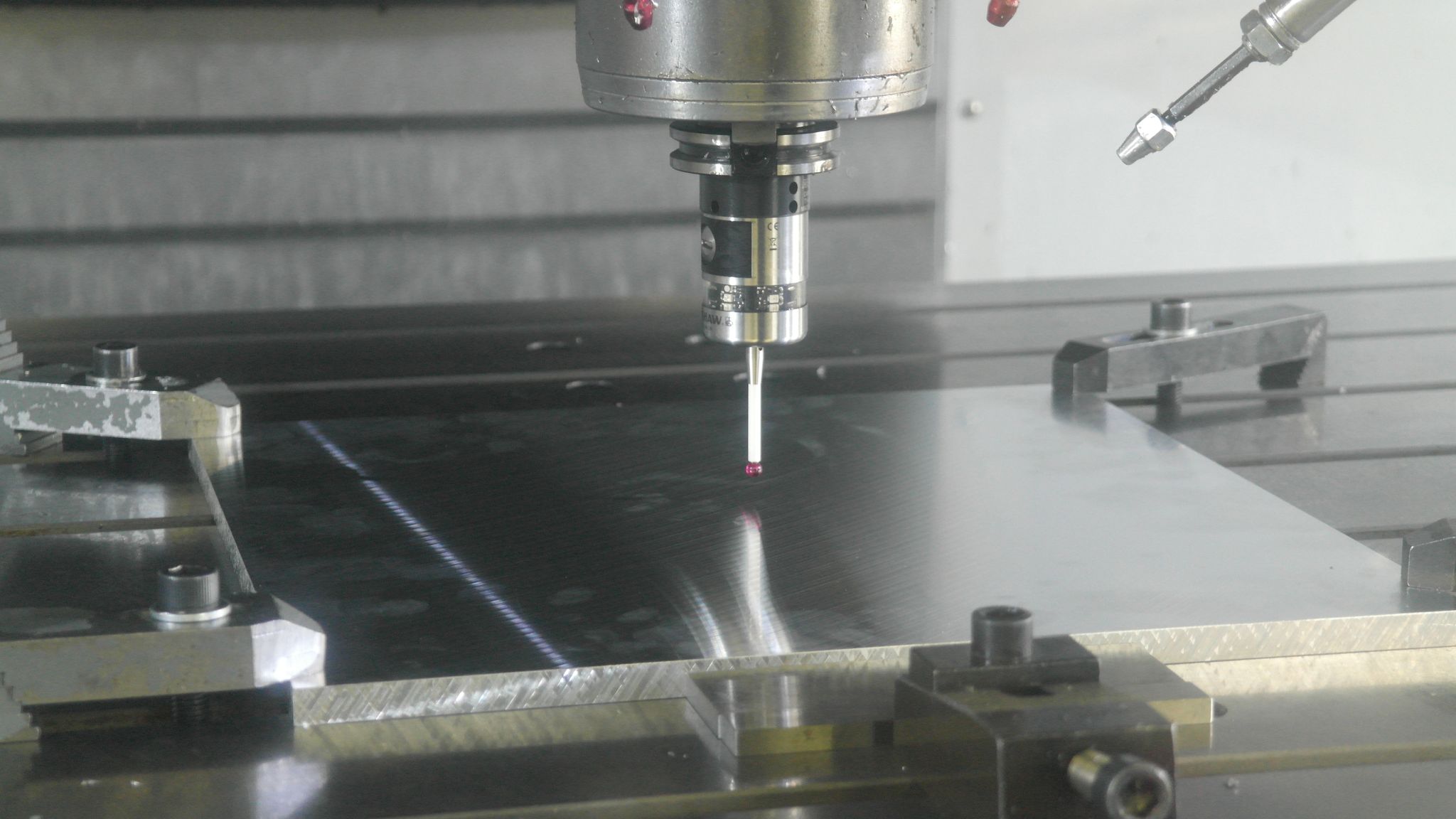

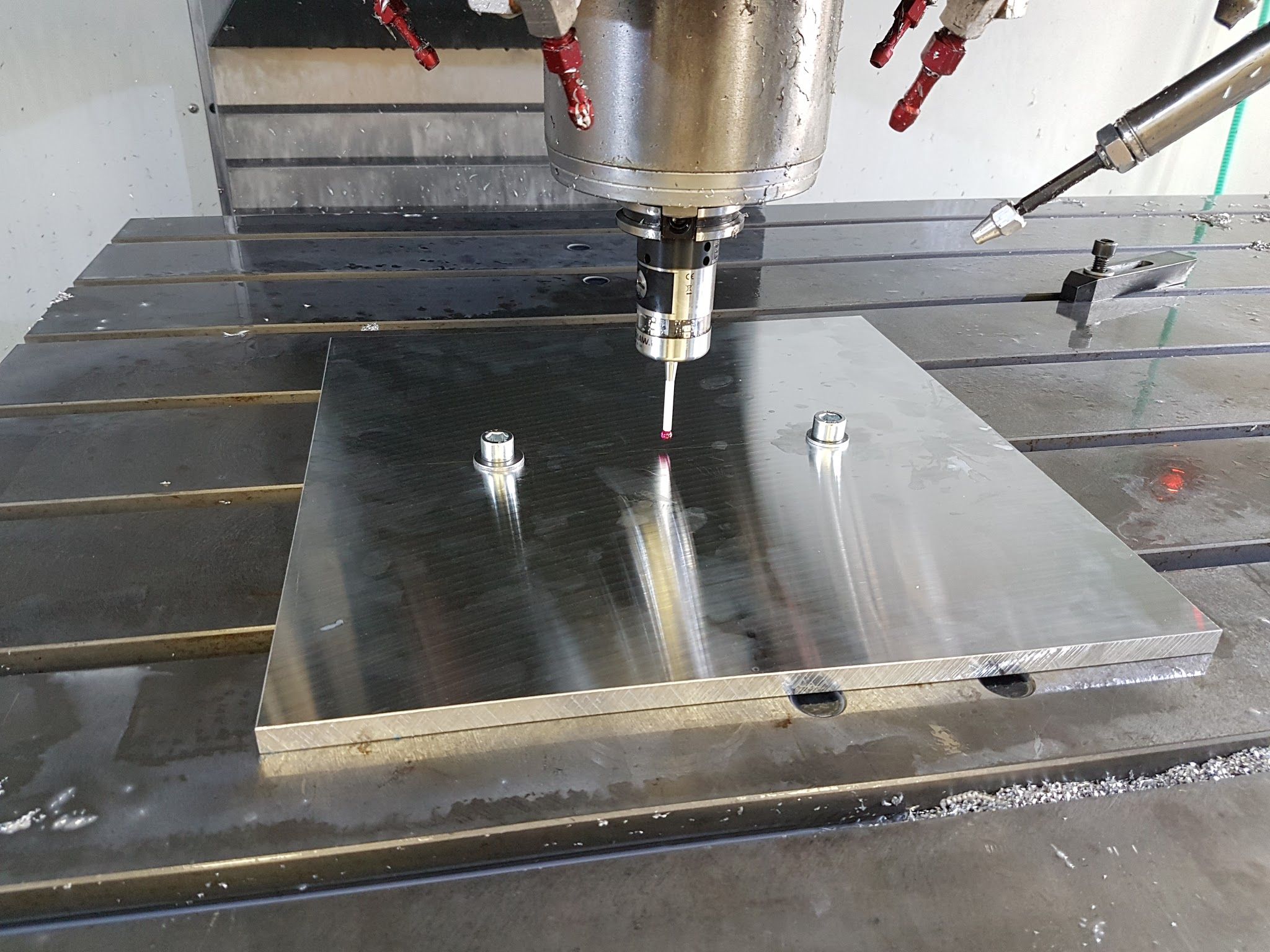

Presné okalibrovanie rozmerov materiálu…

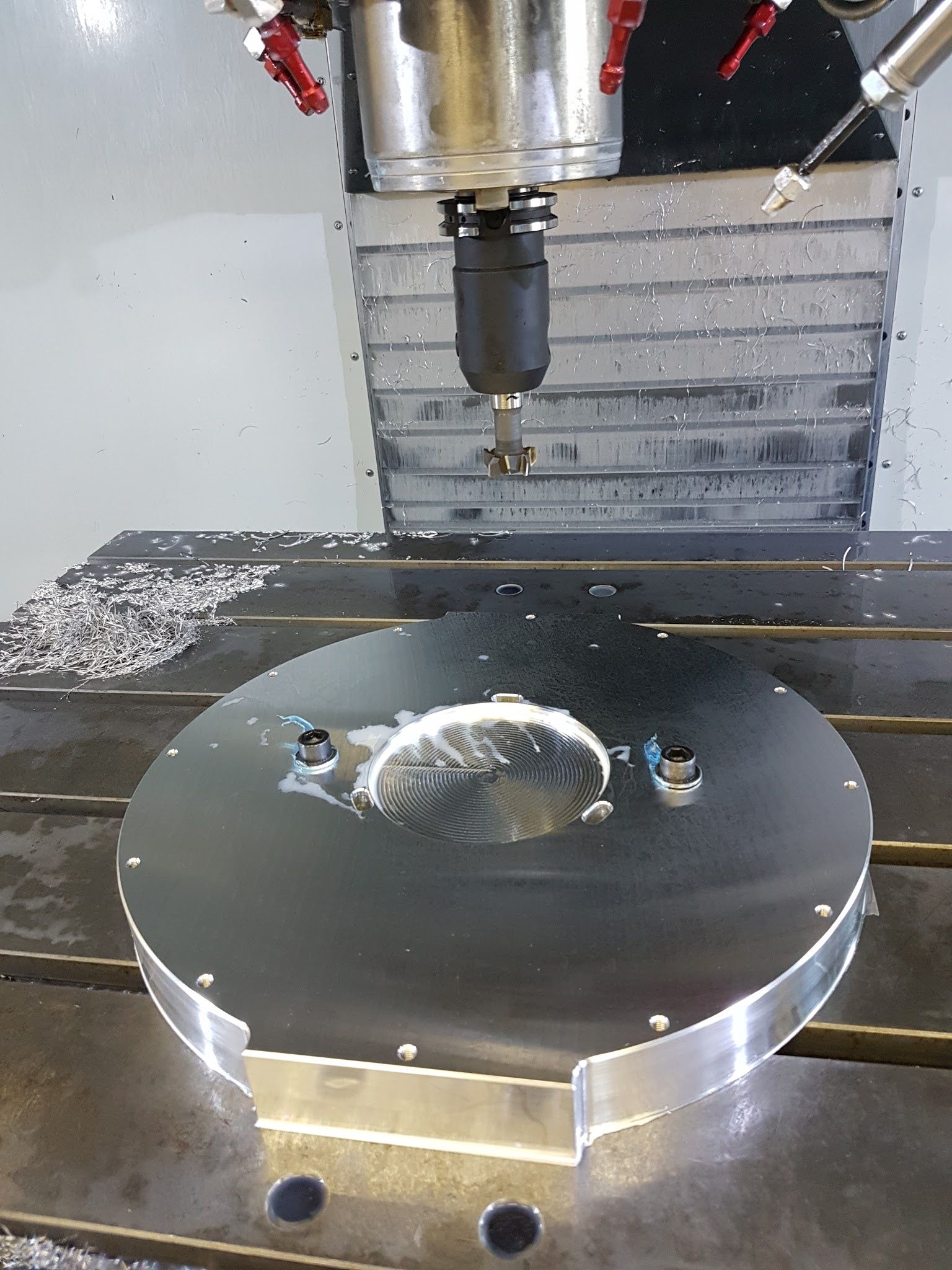

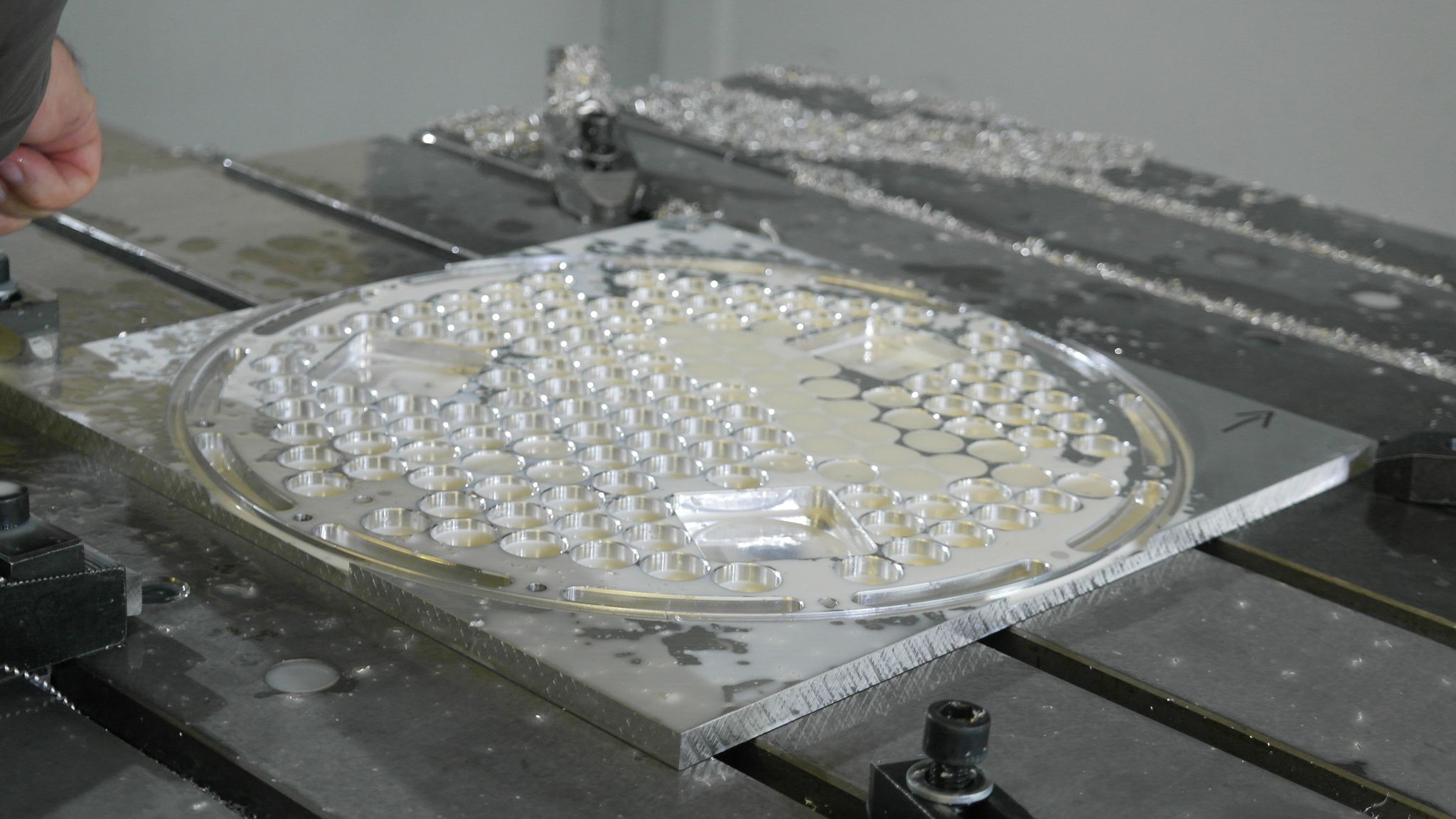

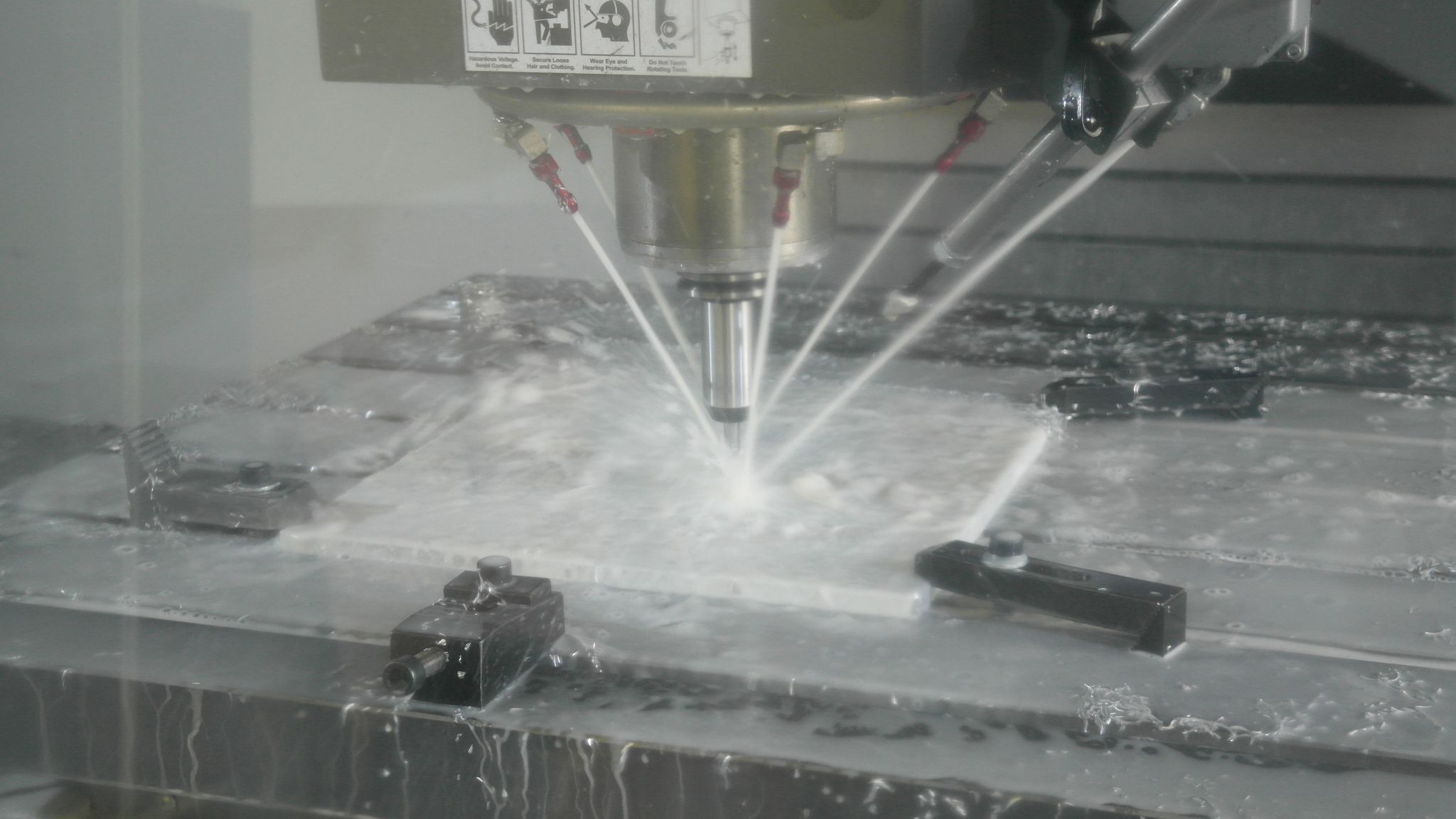

… a môže sa začať obrábať.

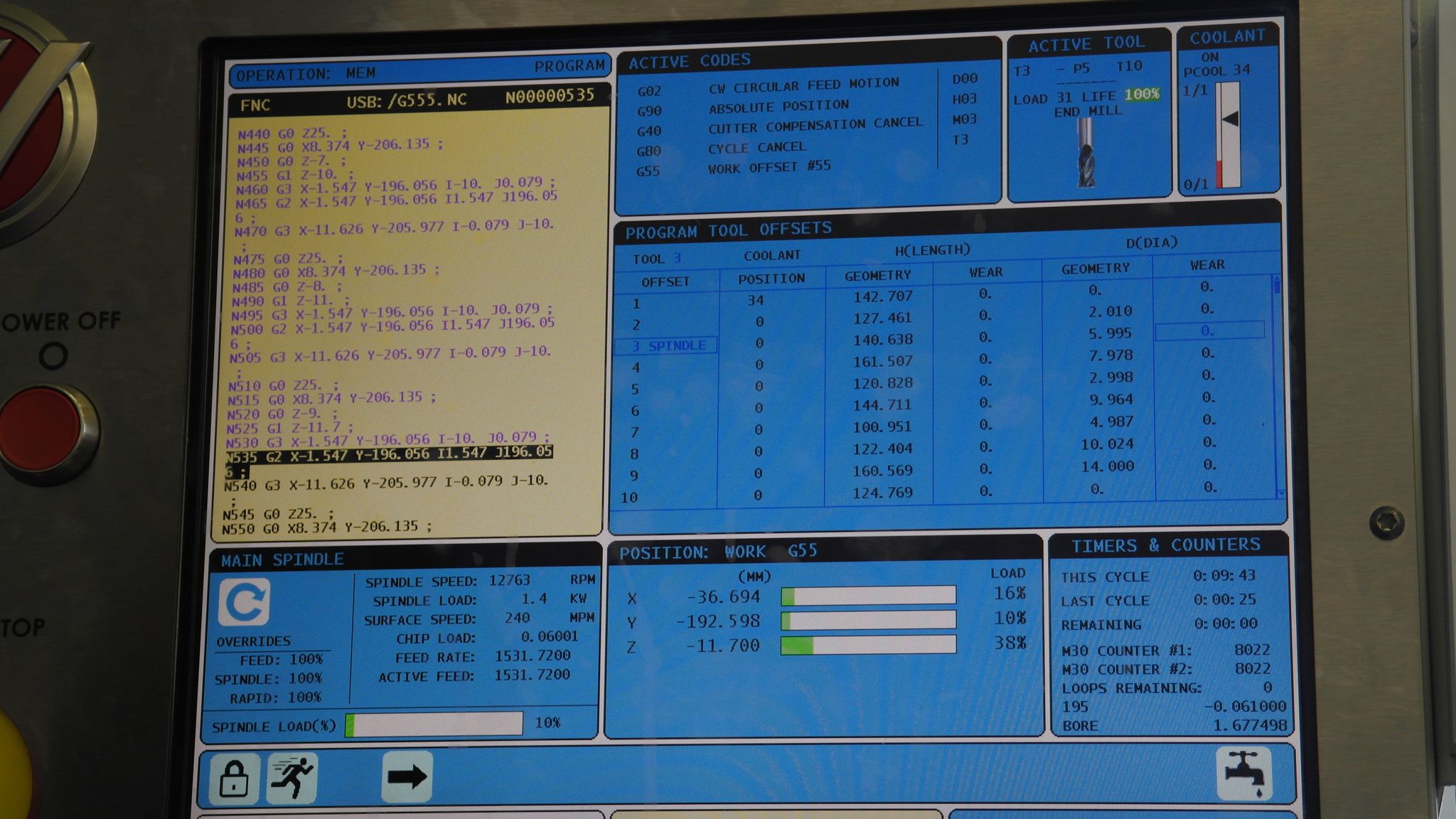

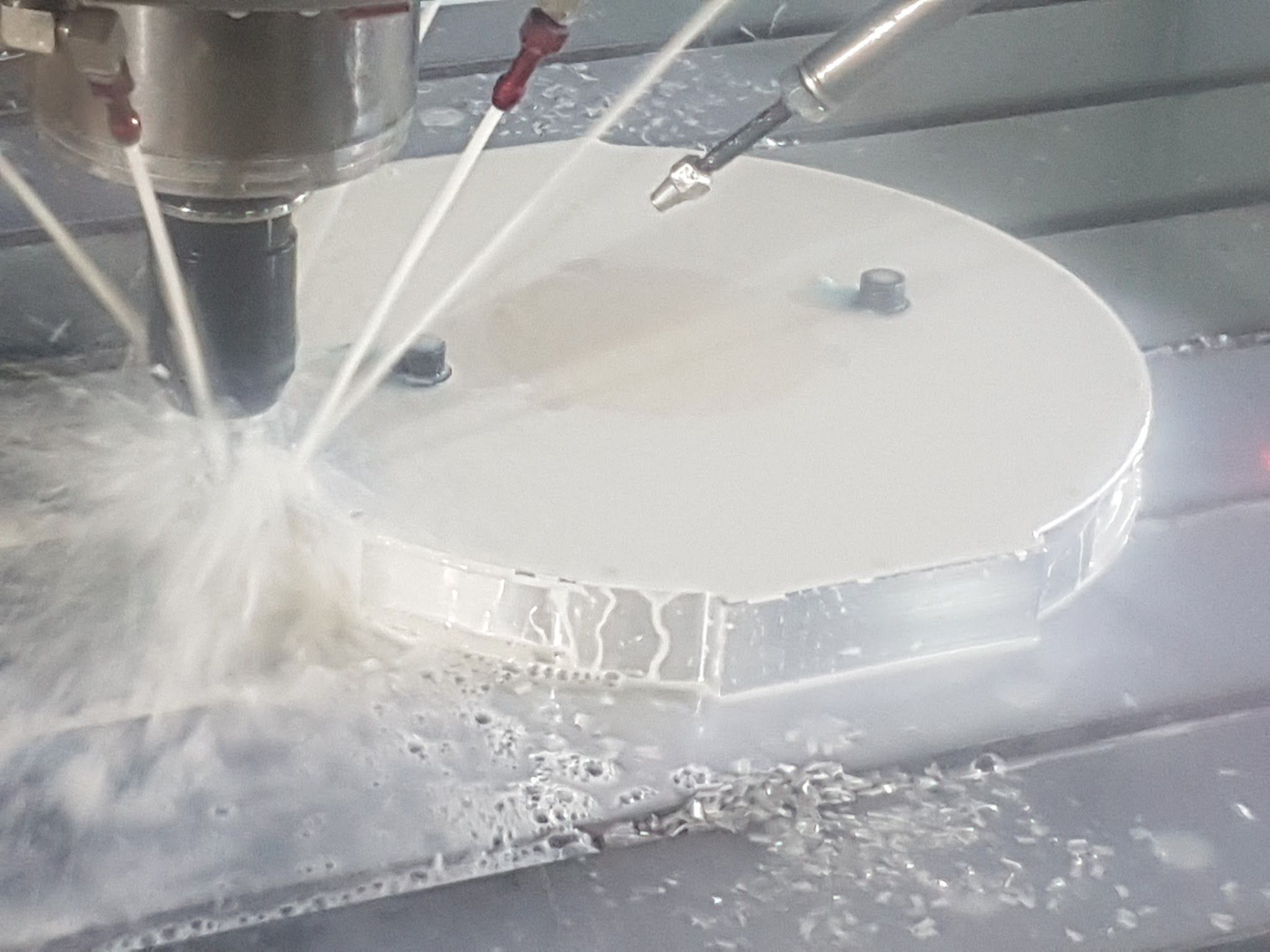

A je to napínavejšie ako detektívka.

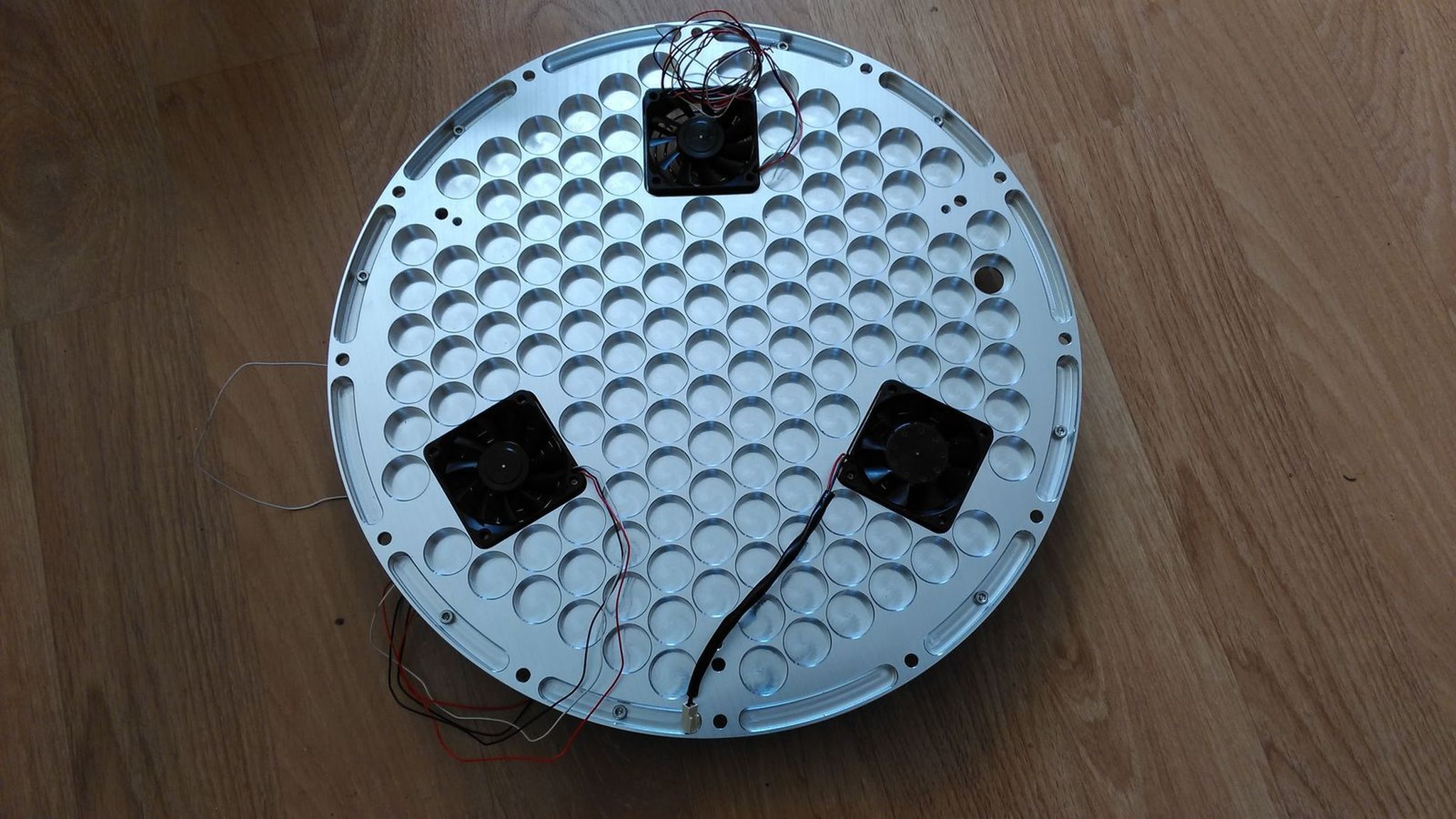

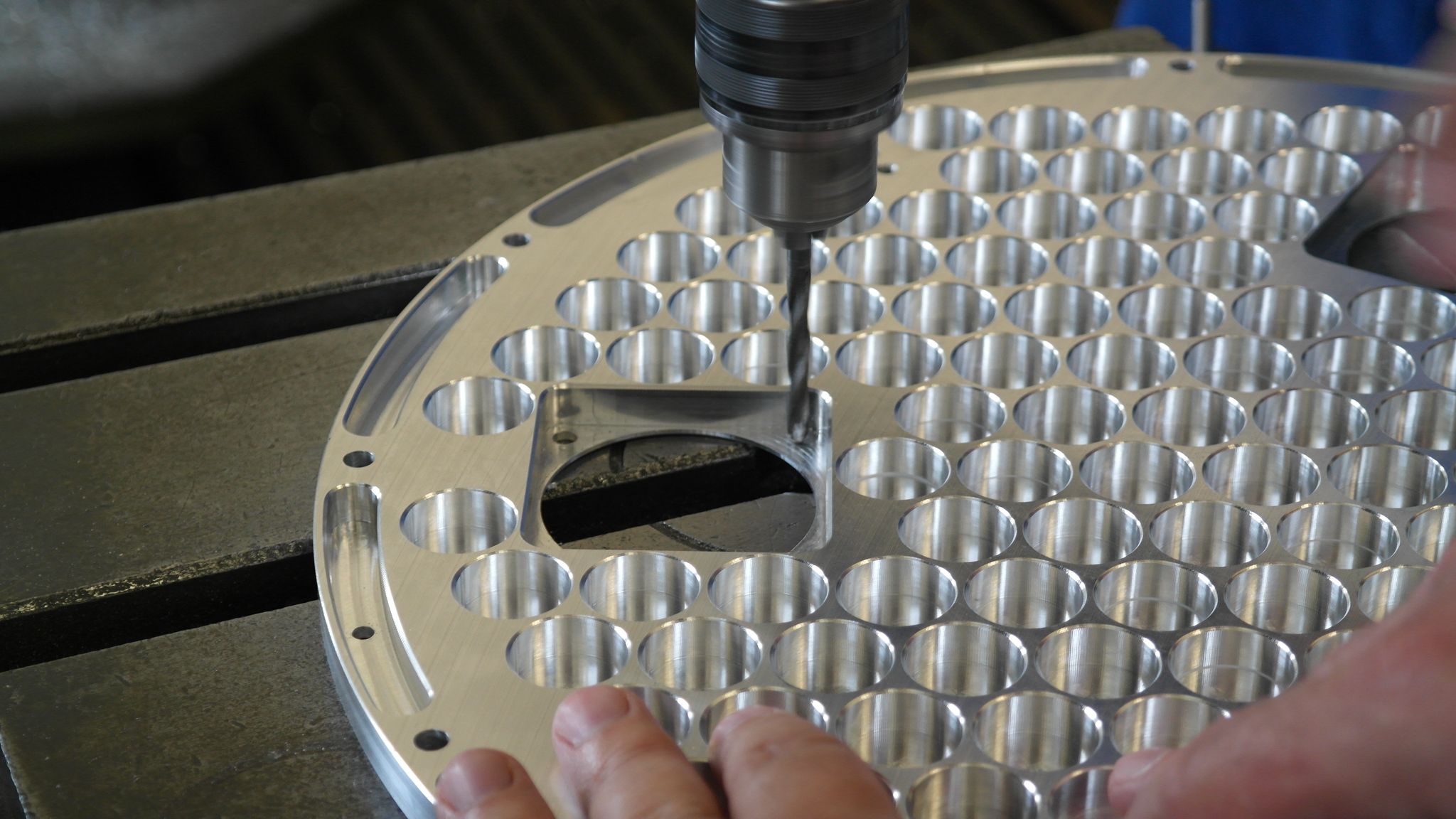

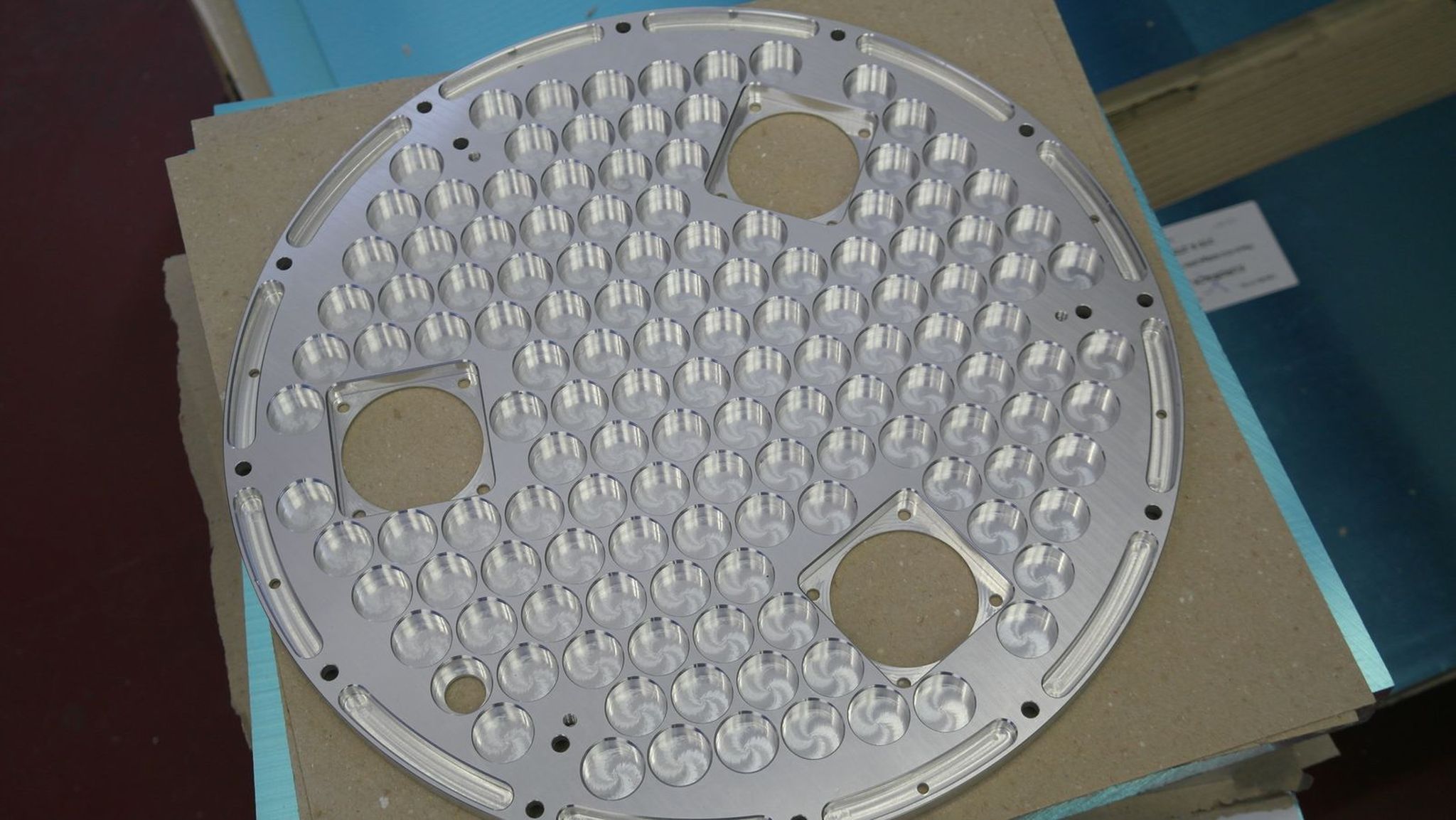

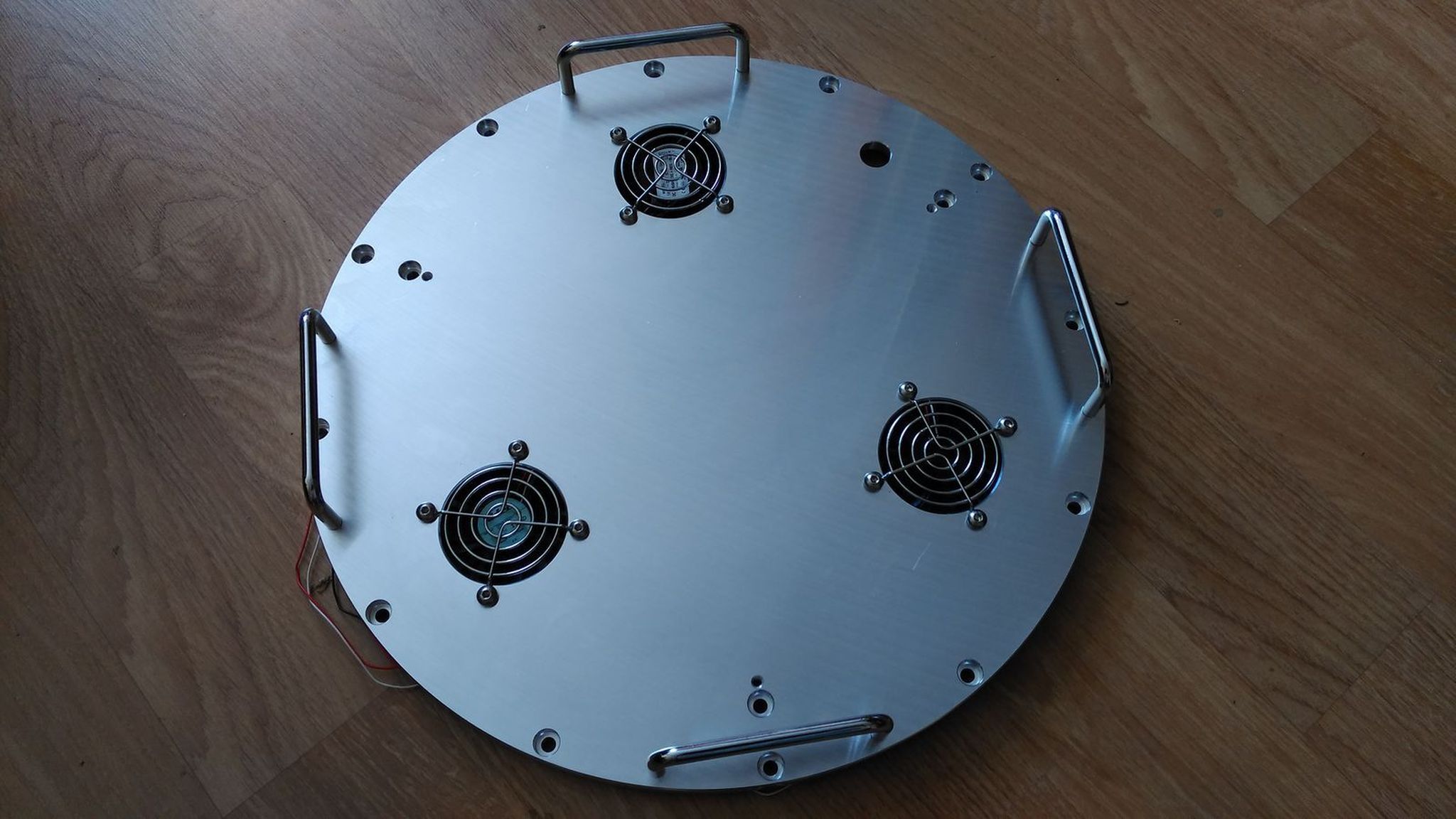

Okrem vysokopresného obrábacieho centra sme sa nevyhli ani ručnej práci. Výsledkom ale bola zadná platňa s mimoriadne ľahkou konštrukciou.

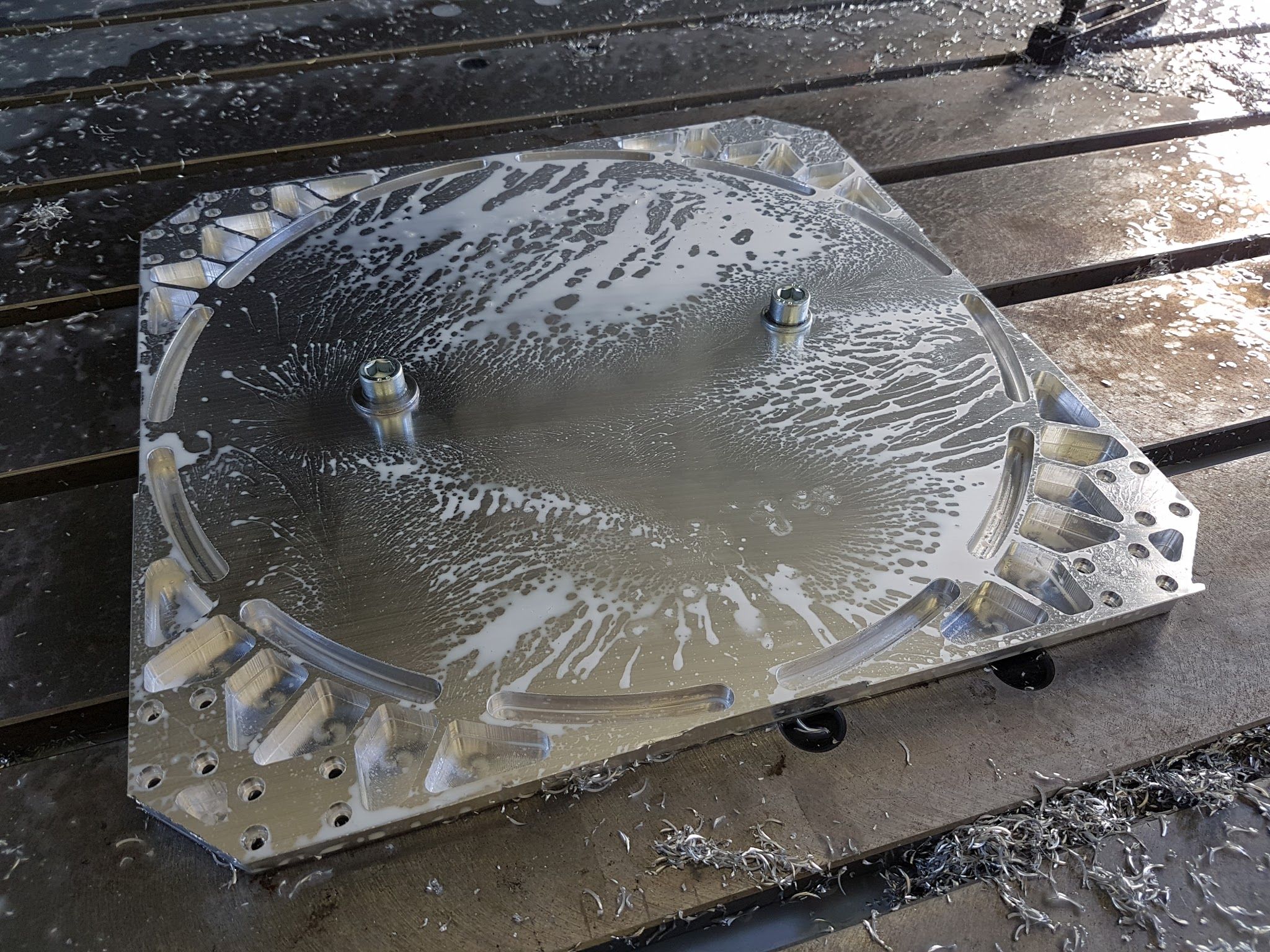

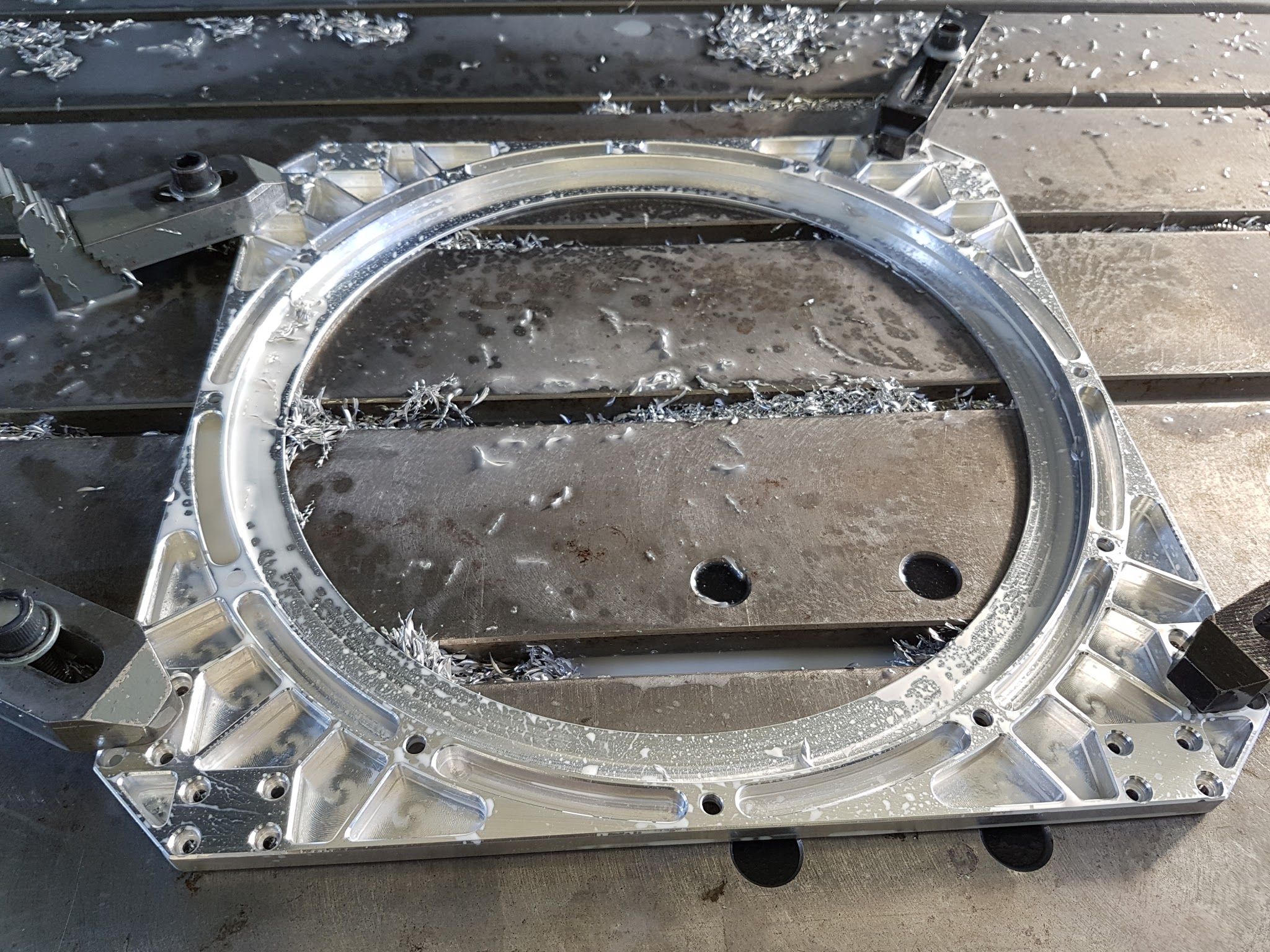

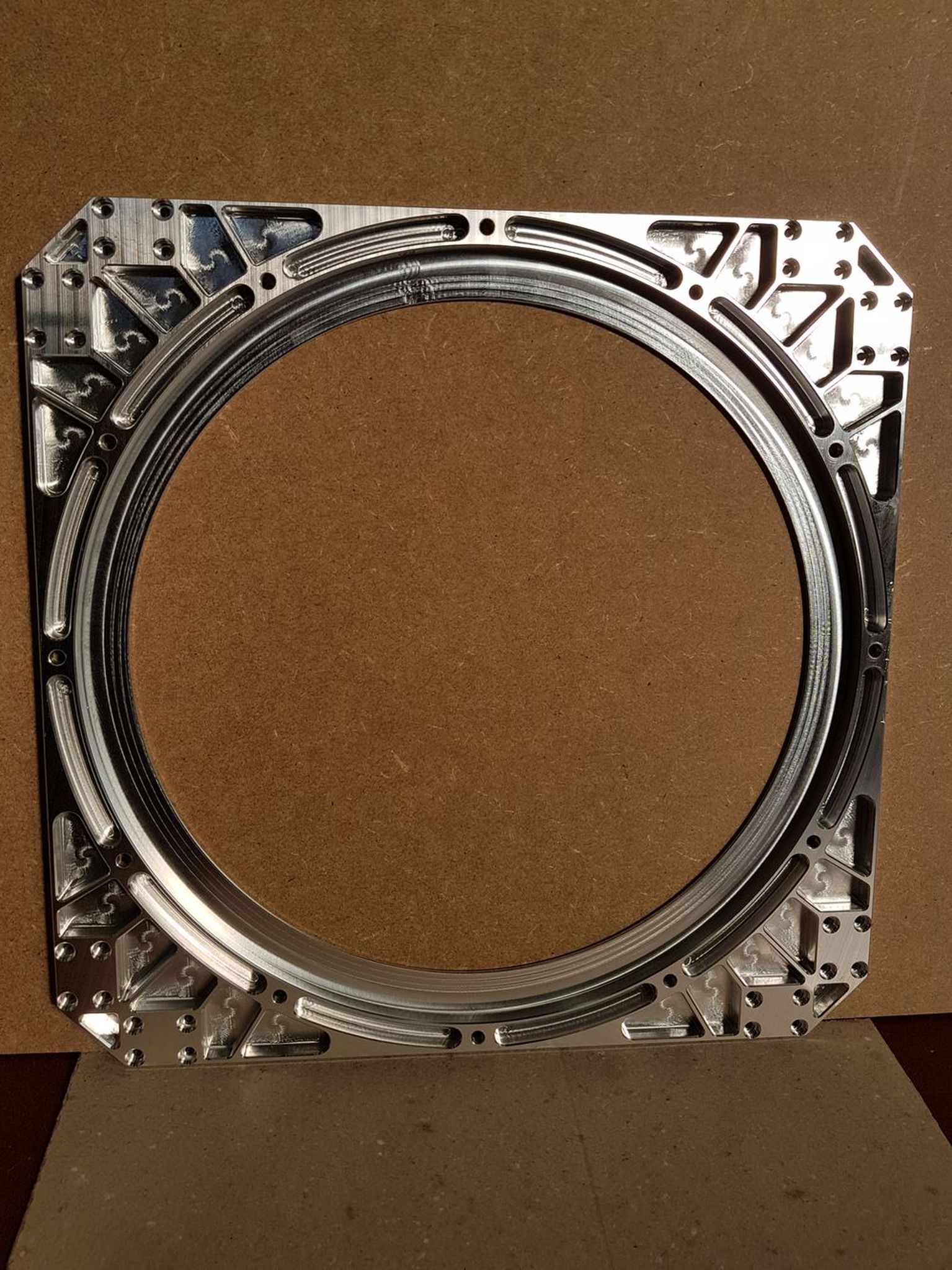

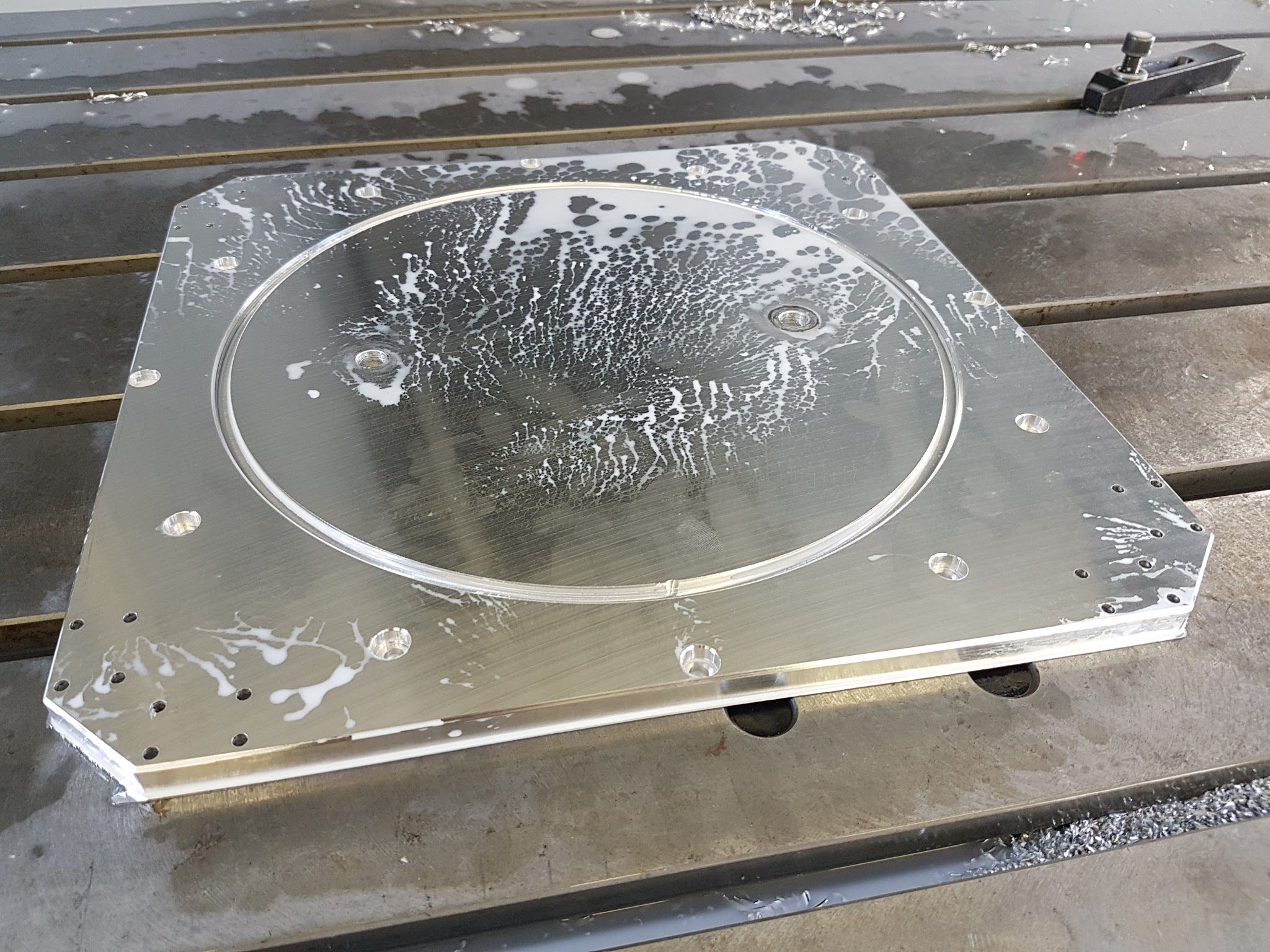

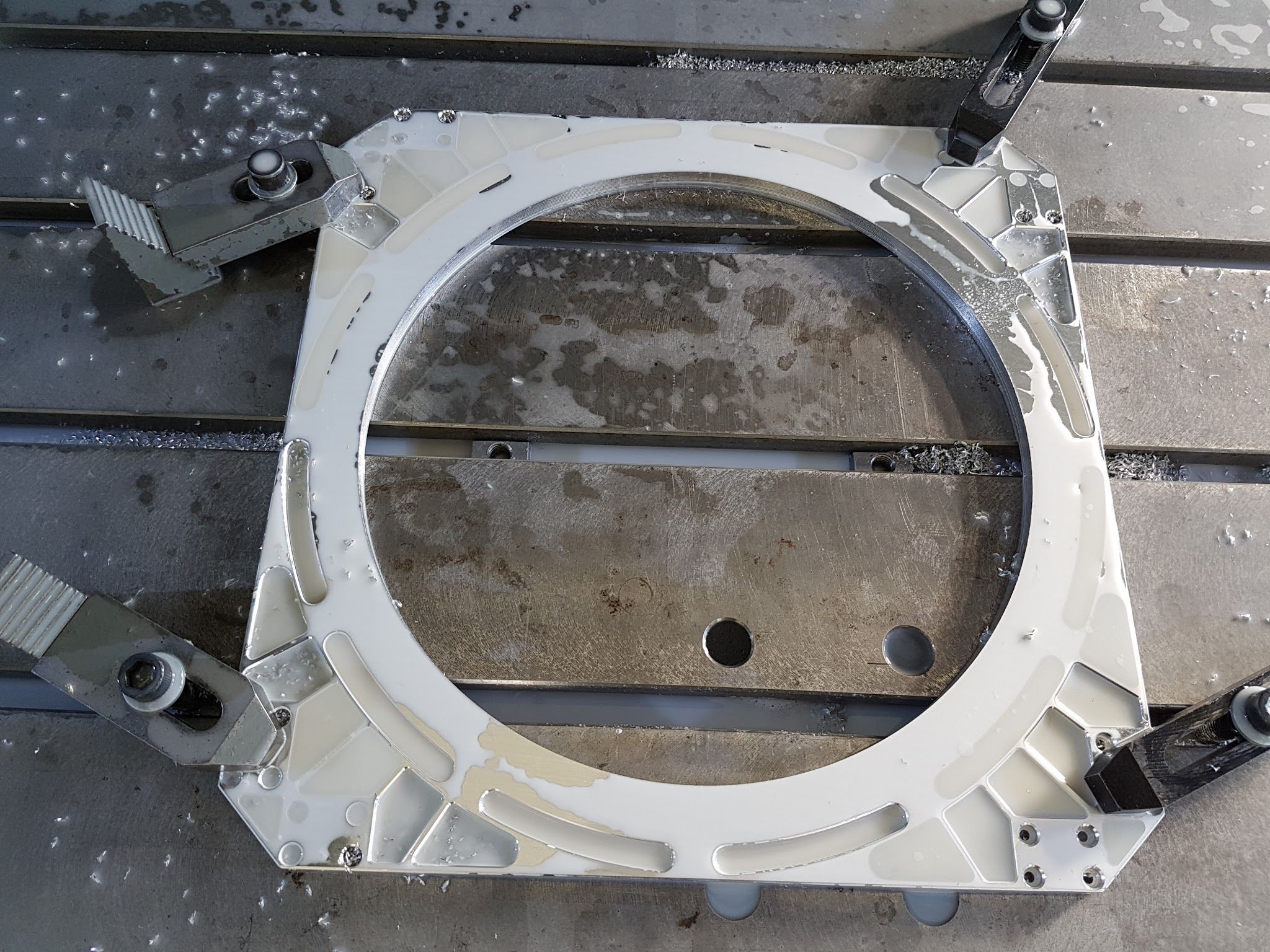

Druhým dielom bola vstupná platňa.

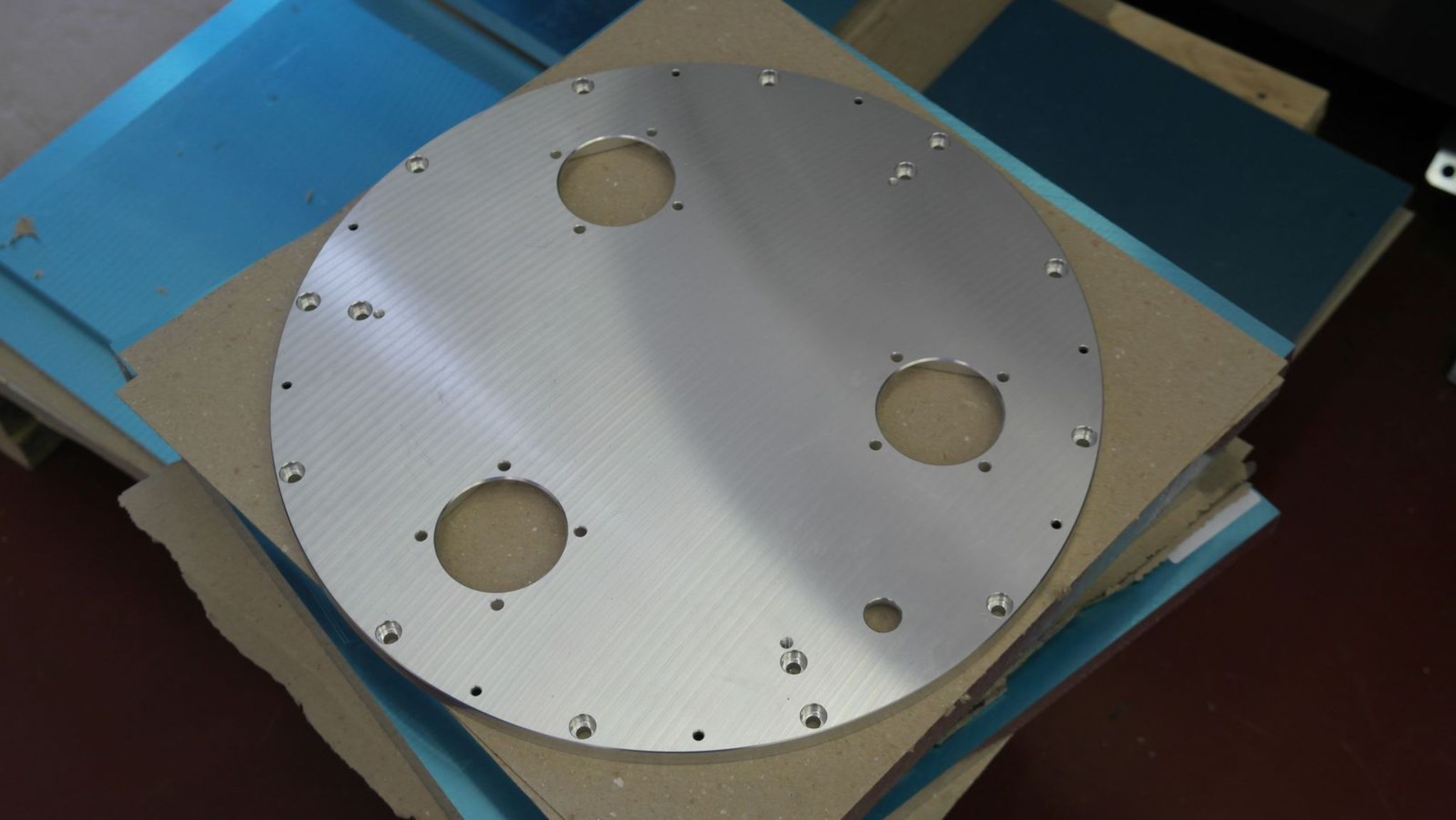

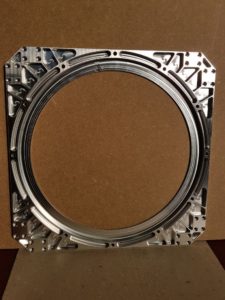

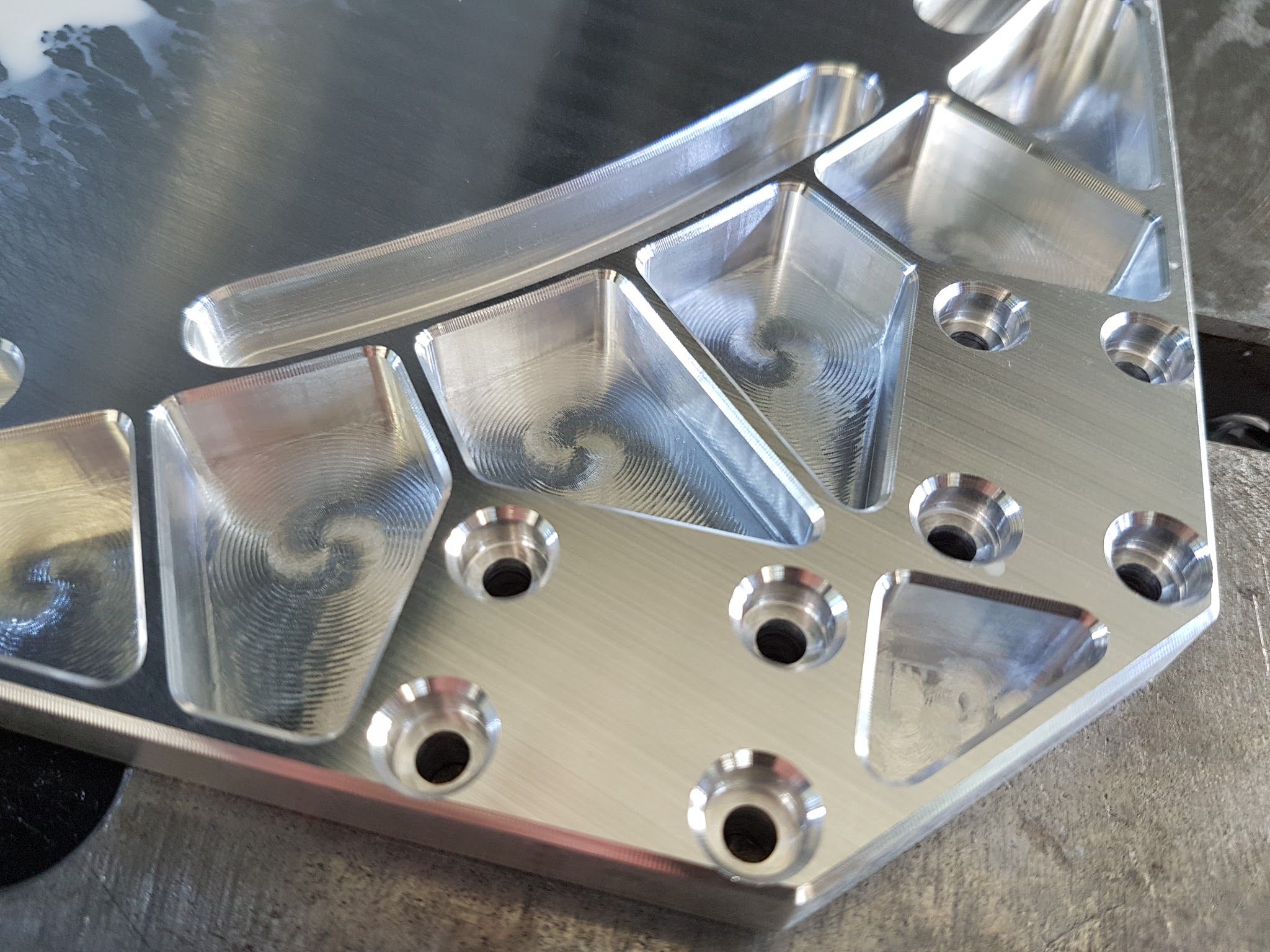

Po opracovaní sa leskla ako strieborný podnos.

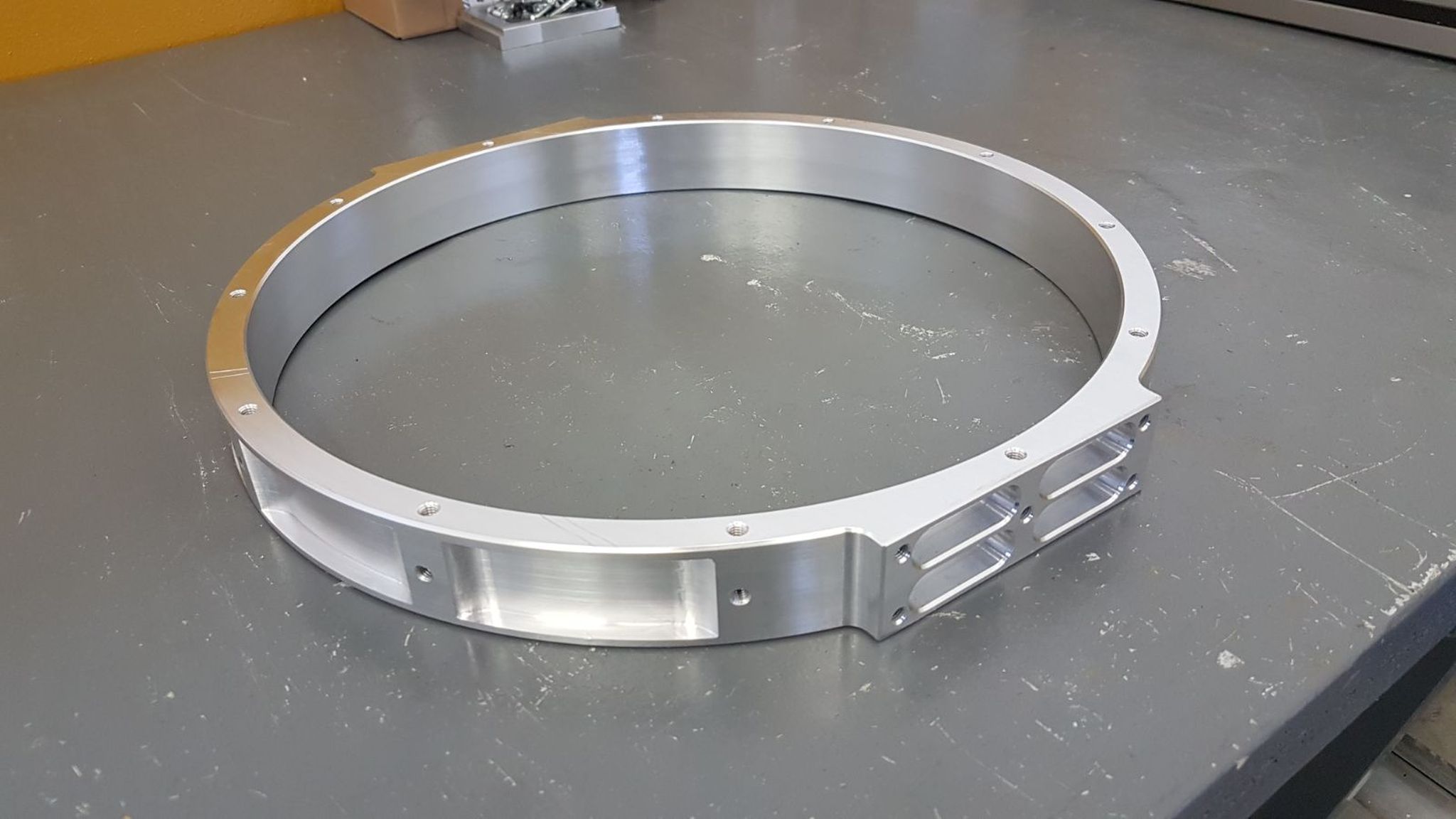

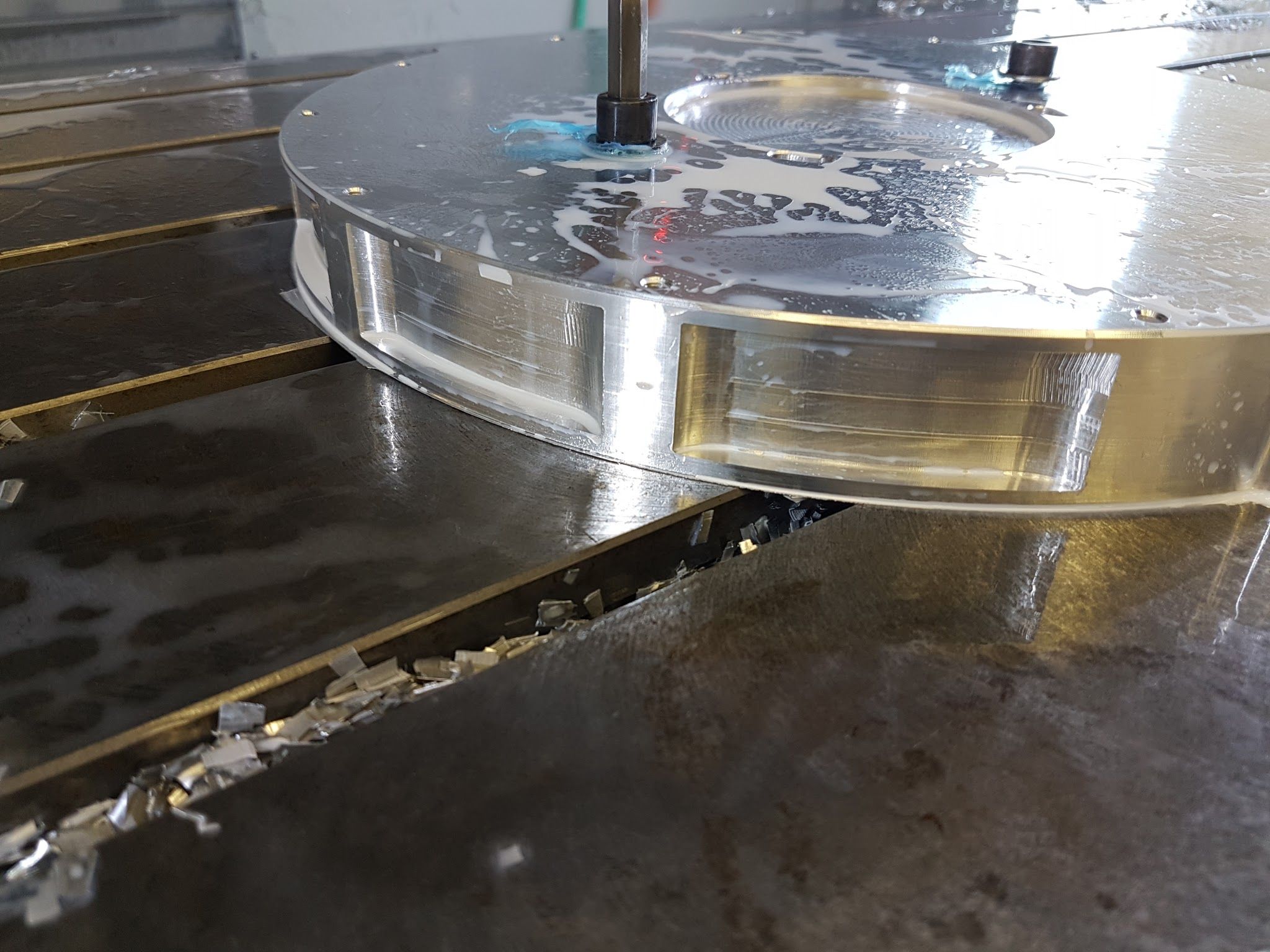

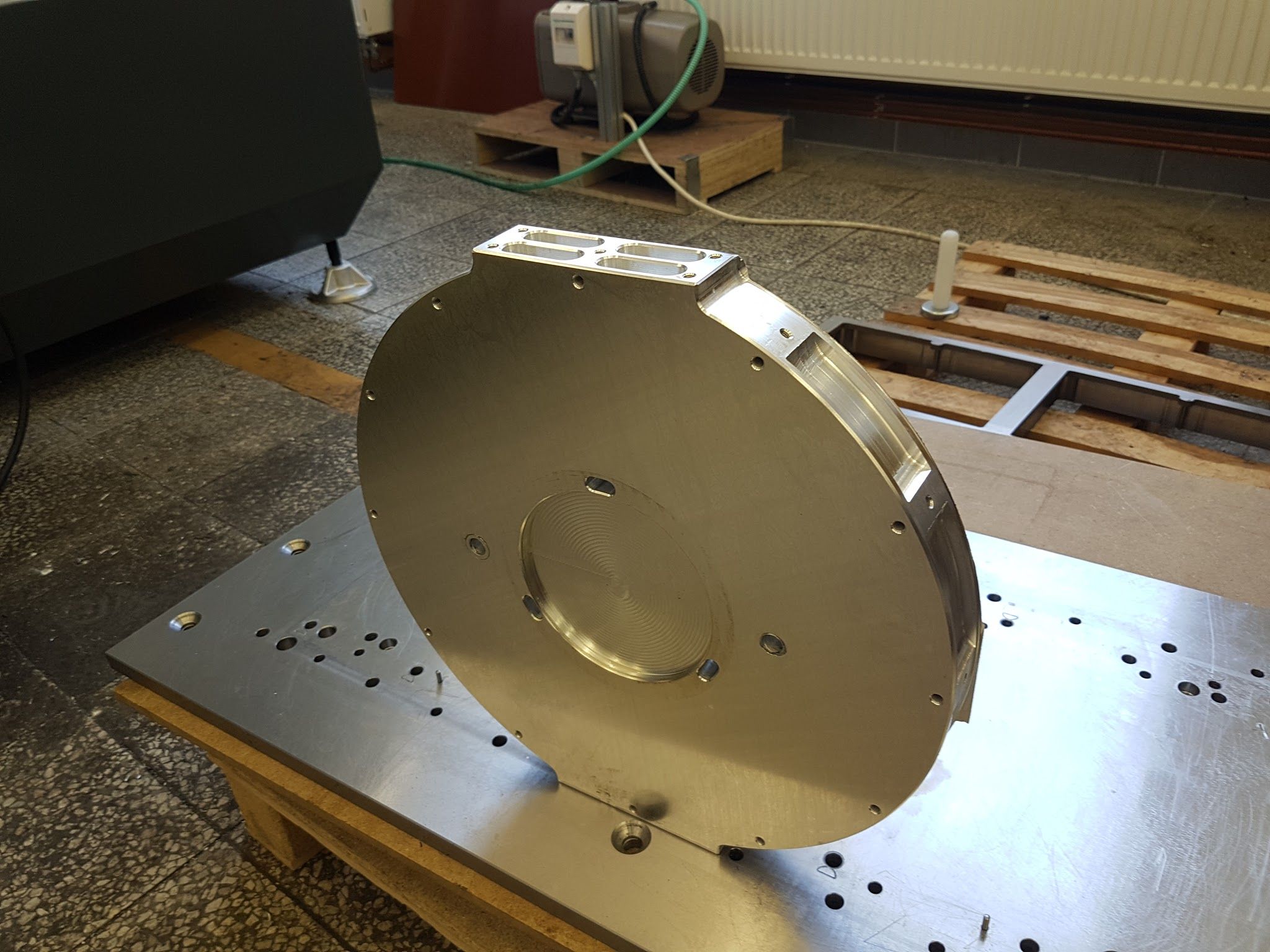

Nasledoval najkomplikovanejší diel. V tomto prípade sme trocha modifikovali model, aby sme ho prispôsobili možnostiam výroby.

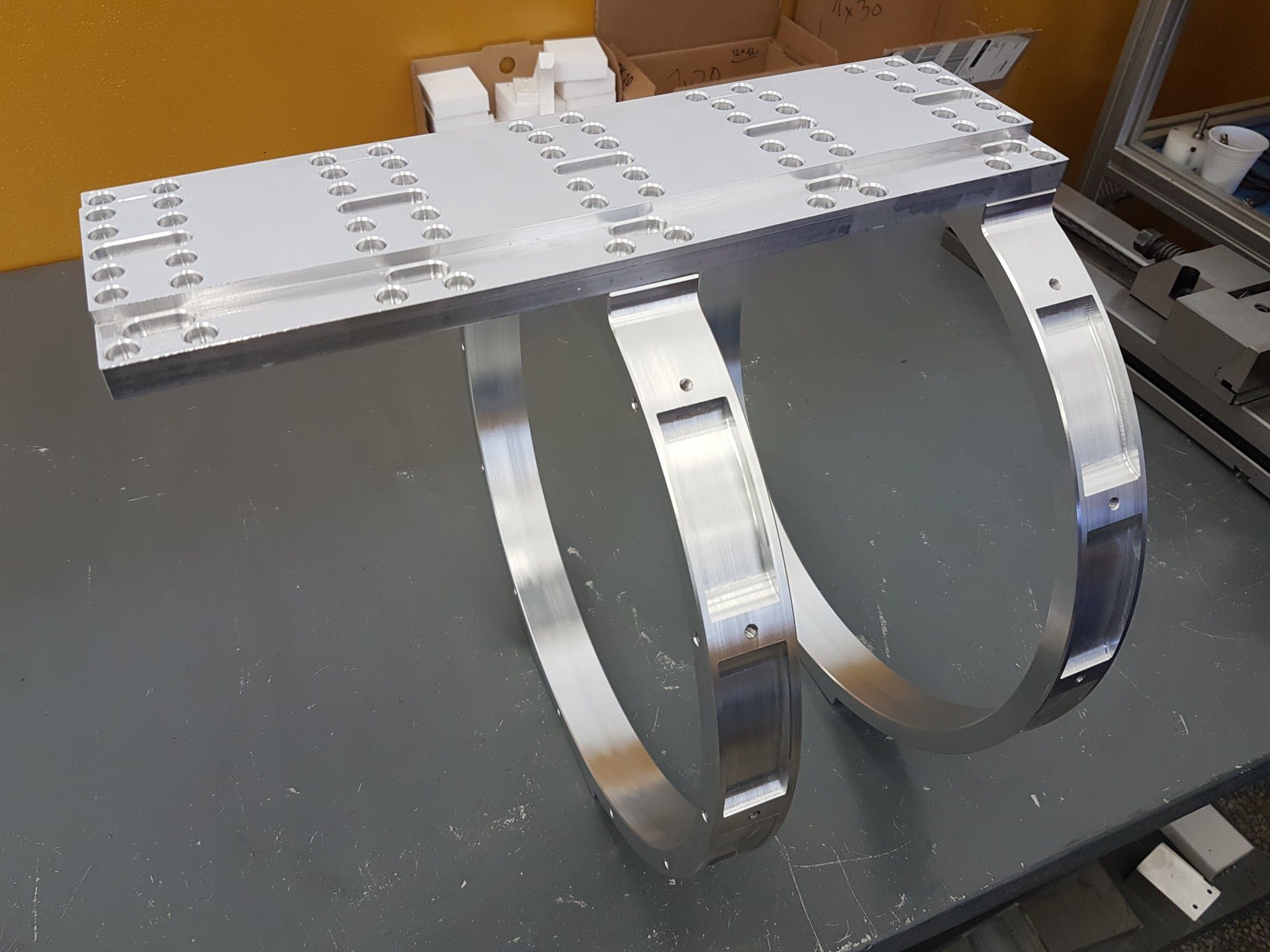

Po vyfrézovaní druhej obruče a spojovacích líšt môžeme začať skladať. Lišty majú upínacie rozmery ako štandardná Losmandy platňa, ale kvôli tuhosti sú hrubé 20mm. Dierok je na lištách trocha viac, pre upnutie prípadného príslušenstva.
Ešte kontrola, či úchyty a ventilátory pasujú na svoje miesta.

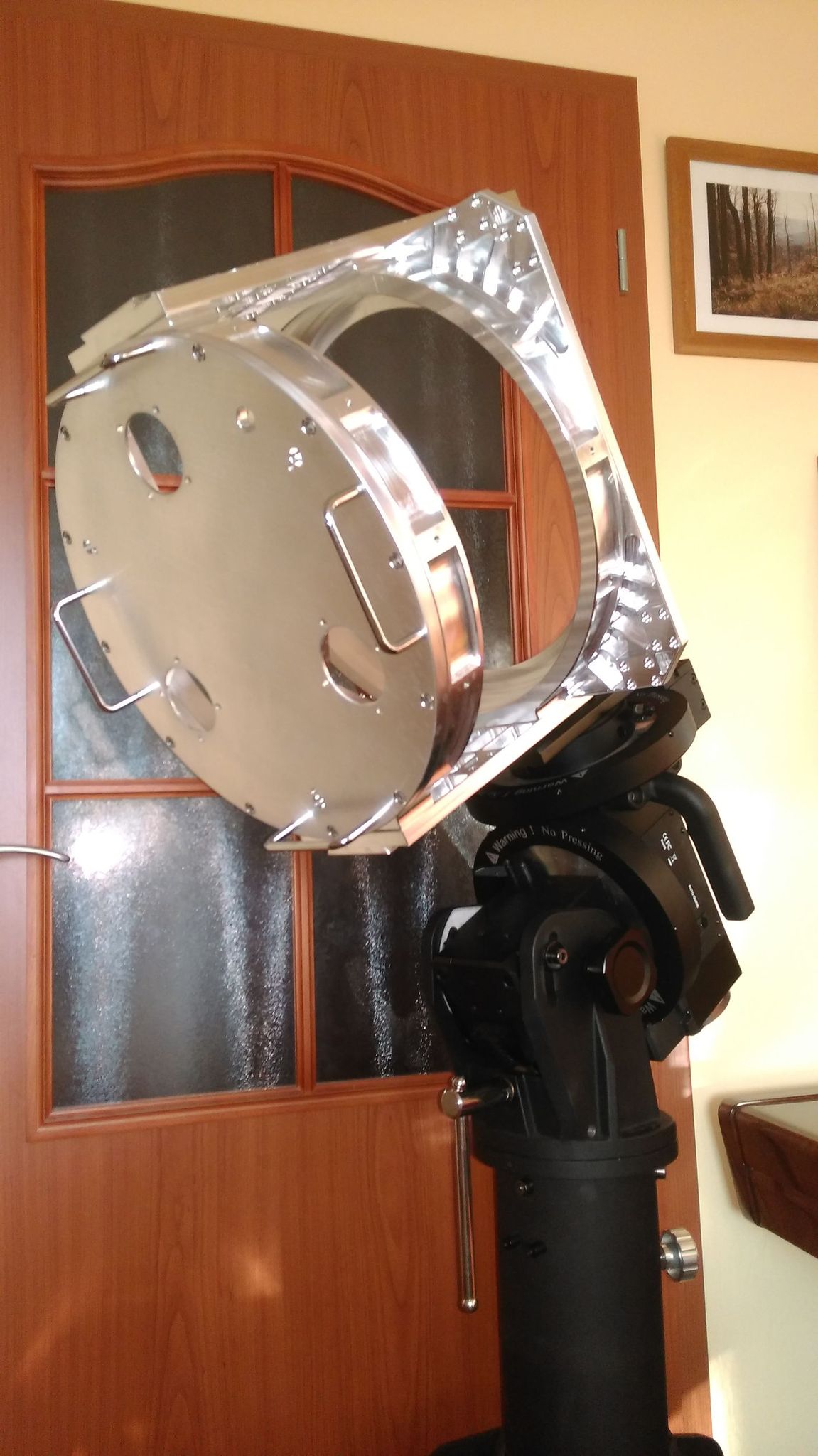

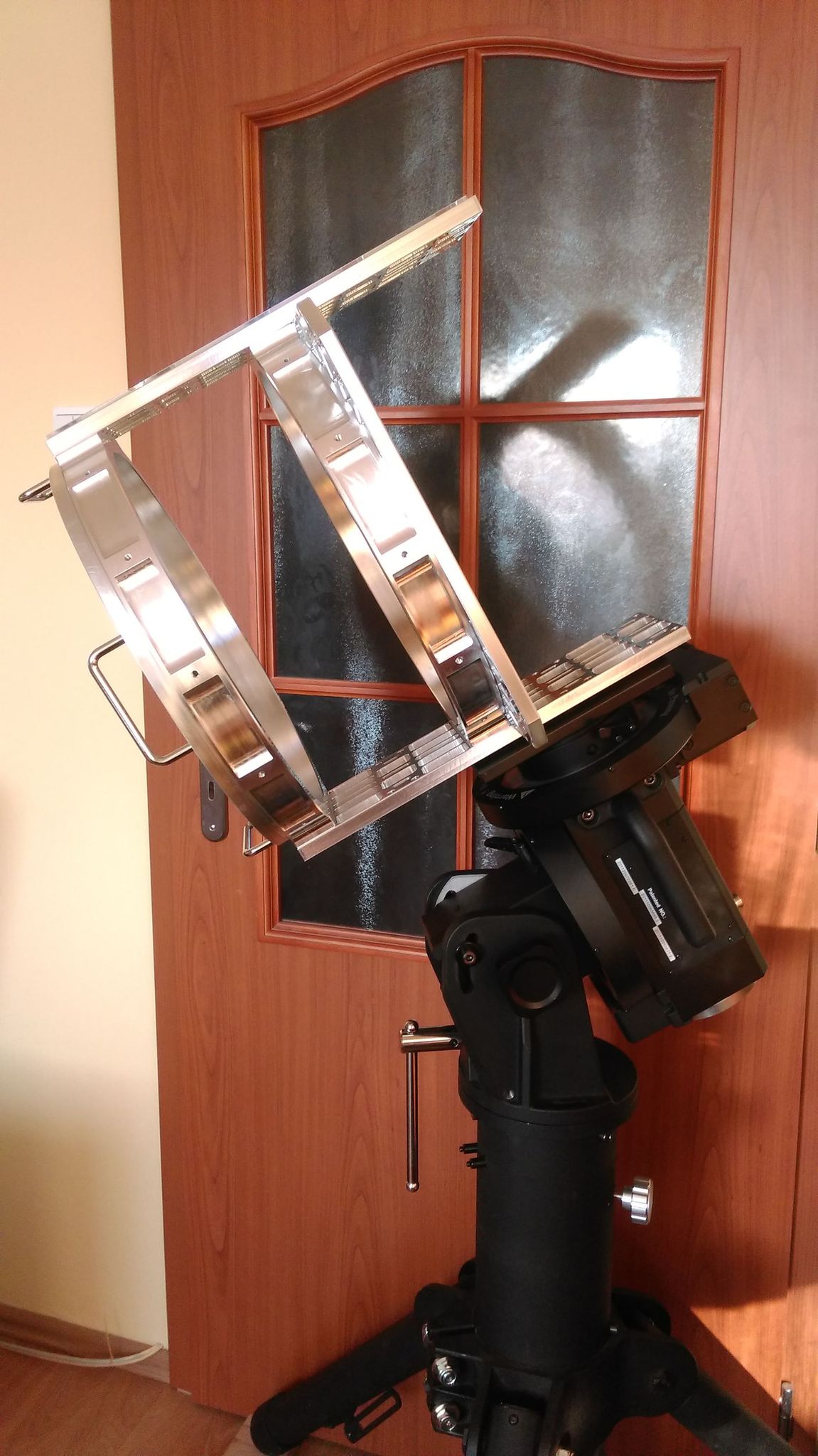

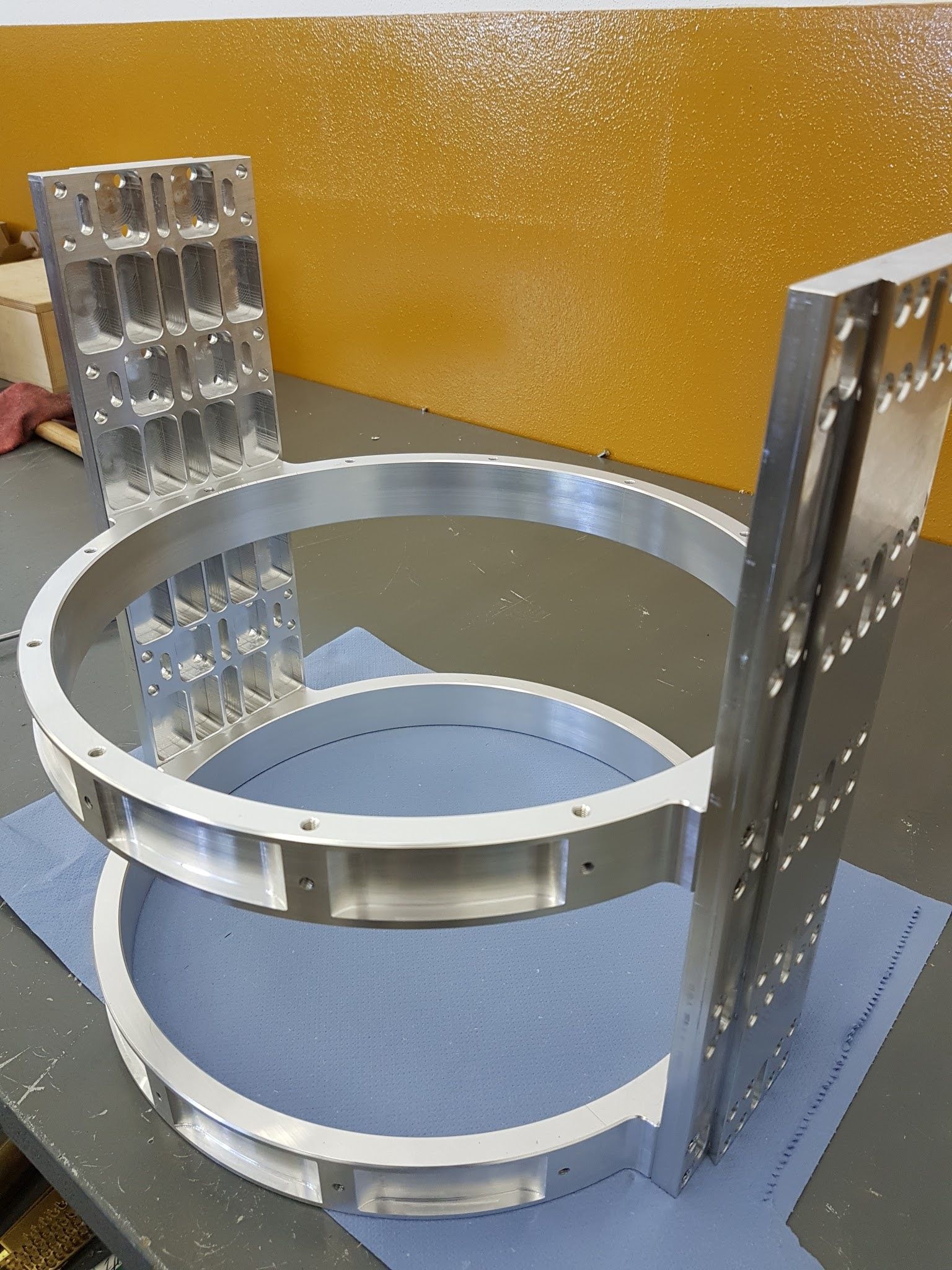

Predbežné osadenie na montáž. Až teraz sa ukazuje skutočná veľkosť. Od zadnej platne po vstupnú platňu ide o 1/4 budúcej veľkosti ďalekohľadu.
Pokračovanie nabudúce…
